磁电旋转编码器可以输出A B Z相脉冲,大家都想知道这3相脉冲的具体作用是什么?
.jpg)

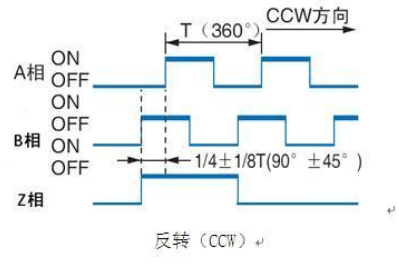

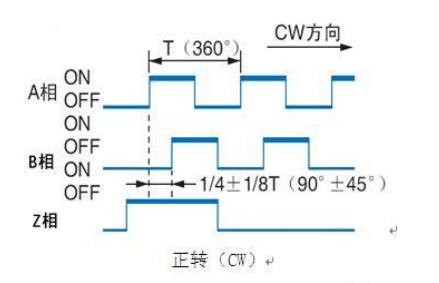

磁电编码器轴每旋转一圈，A相和B相都发出相同的脉冲个数，但是A相和B相之间存在一个90°（电气角的一周期为360°）的电气角相位差，可以根据这个相位差来判断编码器旋转的方向是正转还是反转，正转时，A相超前B相90°先进行相位输出，反转时，B相超前A相90°先进行相位输出（如下图所示）。编码器每旋转一圈，Z相只在一个固定的位置发一个脉冲，所以可以作为复位相或零位相来使用。

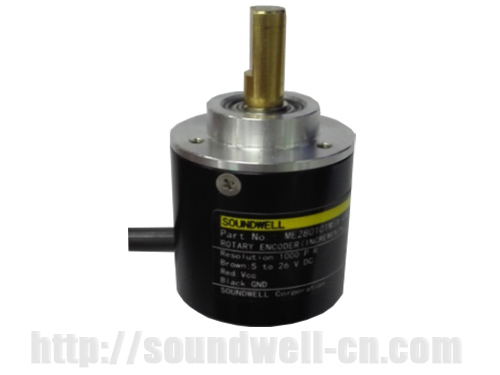

广东升威电子制品专业生产旋转编码器27年,公司研发生产的磁电编码器是用来测量速度 角度 位移 距离的传感器设备,广泛应用于机器人、自动化生产线、自动装配机、电梯、纺织机械、缝纫机械、包装印刷机械、数控机床、制图仪和测角仪等领域。另外此款磁电编码器还可在PLC应用中作为高速信号输入元件，使PLC更加迅速和精准地实施闭环控制。找磁电编码器厂家就找升威电子.
