细心网友总结了增量型编码器输出电路原理描述共享给大家，有需要的朋友可以参考下，以便了解更多增量型编码器输出电路原理，更方便于工作。
增量编码器输出电路，包括RS 422-TTL，推挽，报警，传感，5 V RS 422 (T)等输出电路和原理等。
输出-RS 422-TTL 输出电路
电缆屏蔽
- RI 32、38、42 没有屏蔽
- 电缆屏蔽与 RI 30、36、58、59、76 和 RA 70 编码器外壳相连
输出-推挽
输出电路
电缆屏蔽
- RI 32、38、42 没有屏蔽
- 不与 RI 41 编码器外壳相连
- 与 RI 30、36、58、59、76 和 RA 70 编码器外壳相连
输出电路
电缆屏蔽与编码器外壳相连
输出 - 报警
旋转编码器配备电子监控系统，这种电子监控系统通过独立的报警输出报告潜在的故障。报警输出可以用于选择光学显示器 ( 电路，LED，见上 ) 或控制系统 (SPC 或类似系统 )。此外，多个编码器的报警输出可通过并联方式与普通的'系统报警'相互连接起来，显示下列出错信息：
类别 I
类别 II
类别 III
盘损坏
过热 ( 温度 ) -
电压范围
直流 1V<u< 直流="" 4v

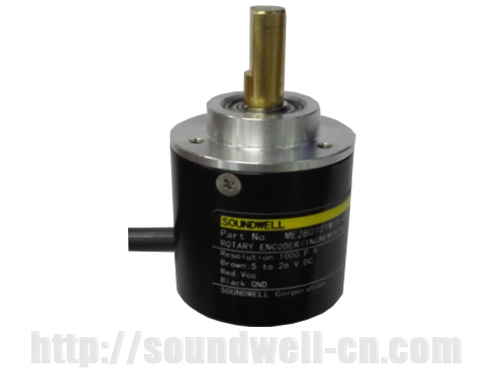

广东升威电子专业生产旋转编码器27年,我司研发的磁电编码器有增量型编码器也可参考如上描述.此磁电编码器性能不易受尘埃和结露的影响；其结构简单紧凑，无触点、长寿命、耐高低温、抗振动、响应速度快。成本较低,有需要增量型磁电编码器的朋友们可联系我们.
