不少朋友纠结音量电位器怎么接？今天升威电子给大家提供一张音量电位器的接线图，希望可以帮到大家。

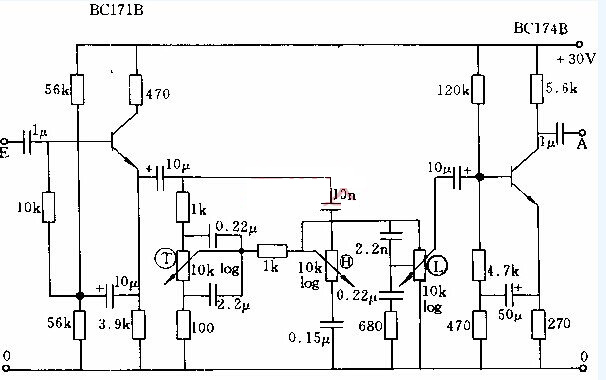

如上图所示：图中电路包括一个阻坑变换极，用来使具有很低阻坑的音调调节网络与前级输出相匹配。在输入晶体管射极处接入的网络中有两个电位器，用于分别调节高低音，而其余的电位器则用于调节音量、第二级的电压放大倍数约为20，输入电阻大于100K欧，输出电阻约为5K欧。
那么，怎么判断电位器是否接正确了呢？朋友们可以通过如下测试来判断。
1、旋动旋钮音量增减均匀（顺时针音量增，逆时针音量减）；
2、旋动过程扬声器不应产生“沙沙……”、“咯咯……”噪音，否则是电位器不良；
3、音量旋到最小，应该听不到任何声音（俗称：声音关死了）；
4、电位器旋动手感良好，有均匀的阻力。
